رسم هندسى لمنزل

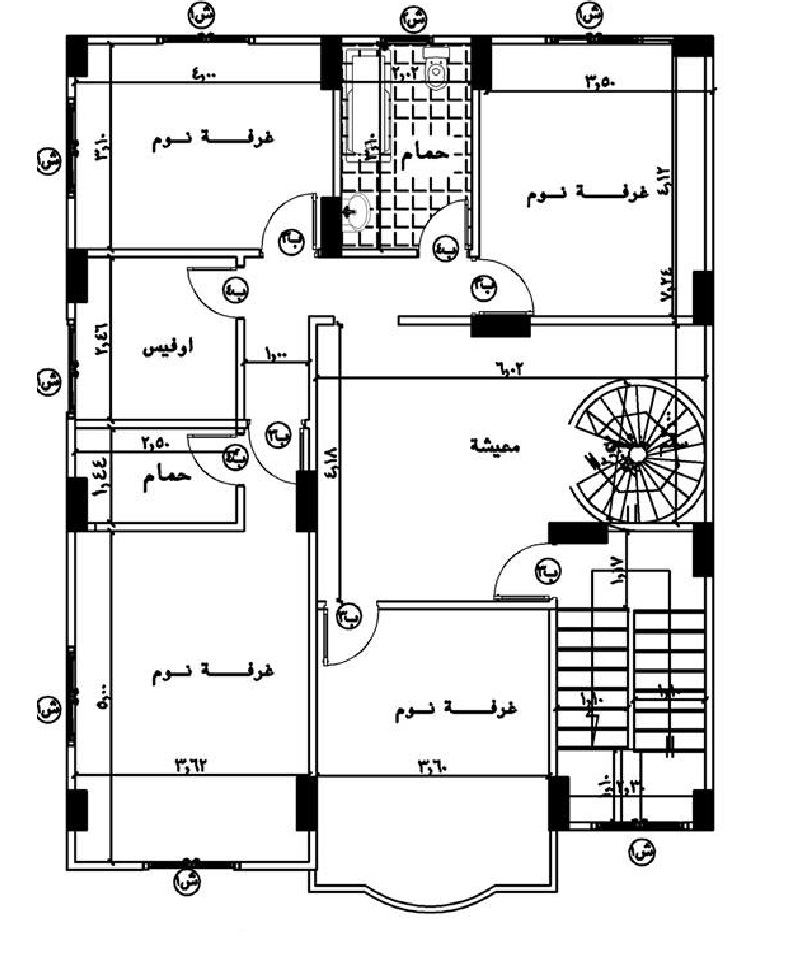

هذا رسم هندسي لمنزل بمستوى المخططات التنفيذية: أعمدة، وأبعاد، وترقيم للأبواب والشبابيك. يعرض طابقاً بأربع غرف نوم حول معيشة، مع درج حلزوني داخلي وبيت درج رئيسي.
الفراغات وأبعادها
| الفراغ | الأبعاد (م) |
|---|---|
| معيشة | 6.02 × 4.18 |
| غرفة نوم | 4.00 × 3.10 |
| غرفة نوم | 3.50 × 4.12 |
| غرفة نوم | 3.62 × 5.00 |
| غرفة نوم | بعرض 3.60 مع شرفة بارزة |
| أوفيس | بعمق 2.46 |
| حمام | 2.50 × 1.44 |
| حمام | بعرض 2.02 |
كيف تقرأ هذا الرسم؟
- المربعات السوداء على الجدران هي الأعمدة الخرسانية.
- «ش» داخل دائرة تعني شباك (نافذة)، ولكل نوع رقم يحدد مقاسه في جدول الشبابيك.
- «ب» داخل دائرة تعني باب، والرقم بجانبه يحيل إلى جدول الأبواب (المقاس والخامة).
- الخطوط المتوازية بجانب الأرقام خطوط الأبعاد، والأرقام بالمتر.
- الدائرة المقسمة في المعيشة هي الدرج الحلزوني.
ملاحظات على التوزيع
- الأوفيس (مطبخ تحضيري) بجانب الغرف يجعل الطابق مستقلاً للعائلة.
- بيت الدرج الرئيسي على الواجهة، والدرج الحلزوني يربط المعيشة بالطابق الأعلى داخلياً.
