رسومات هندسية للمنازل الصغيرة

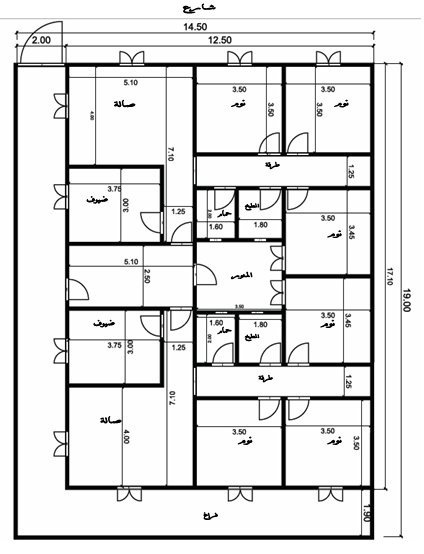

من الرسومات الهندسية للمنازل الصغيرة المميزة: مبنى على أرض 14.50 × 19.00 م بين شارعين، يضم وحدتين سكنيتين متماثلتين يفصل بينهما مدخل مشترك. حل مثالي لأخوين أو لبيت عائلة مع وحدة للإيجار.
الأبعاد العامة
- الأرض: 14.50 × 19.00 م.
- المبنى: 12.50 × 17.10 م، مع ممر جانبي بعرض 2.00 م وارتداد 1.90 م.
- المدخل المشترك في الوسط: 5.10 × 2.50 م.
كل وحدة تضم
| الفراغ | الأبعاد (م) |
|---|---|
| صالة | 5.10 × 4.00 |
| غرفة ضيوف | 3.75 × 3.00 |
| غرفة نوم | 3.50 × 3.50 |
| غرفة نوم | 3.50 × 3.50 |
| غرفة نوم | 3.50 × 3.45 |
| مطبخ | بعرض 1.80 |
| حمام | بعرض 1.60 |
| طرقة (ممر) | بعرض 1.25 |
لماذا هذا الحل ذكي؟
- التماثل يبسط التنفيذ: نفس المقاسات والتمديدات مكررة.
- المطبخان والحمامان متلاصقان في الوسط، فتشترك الوحدتان في خطوط الصرف.
- كل وحدة تطل على شارع مختلف، فتحصل على واجهة وضوء.
المطبخ بعرض 1.80 م ضيق؛ إذا أمكن، اقتطع نصف متر من الطرقة لتوسيعه.
