رسومات منازل مصرية

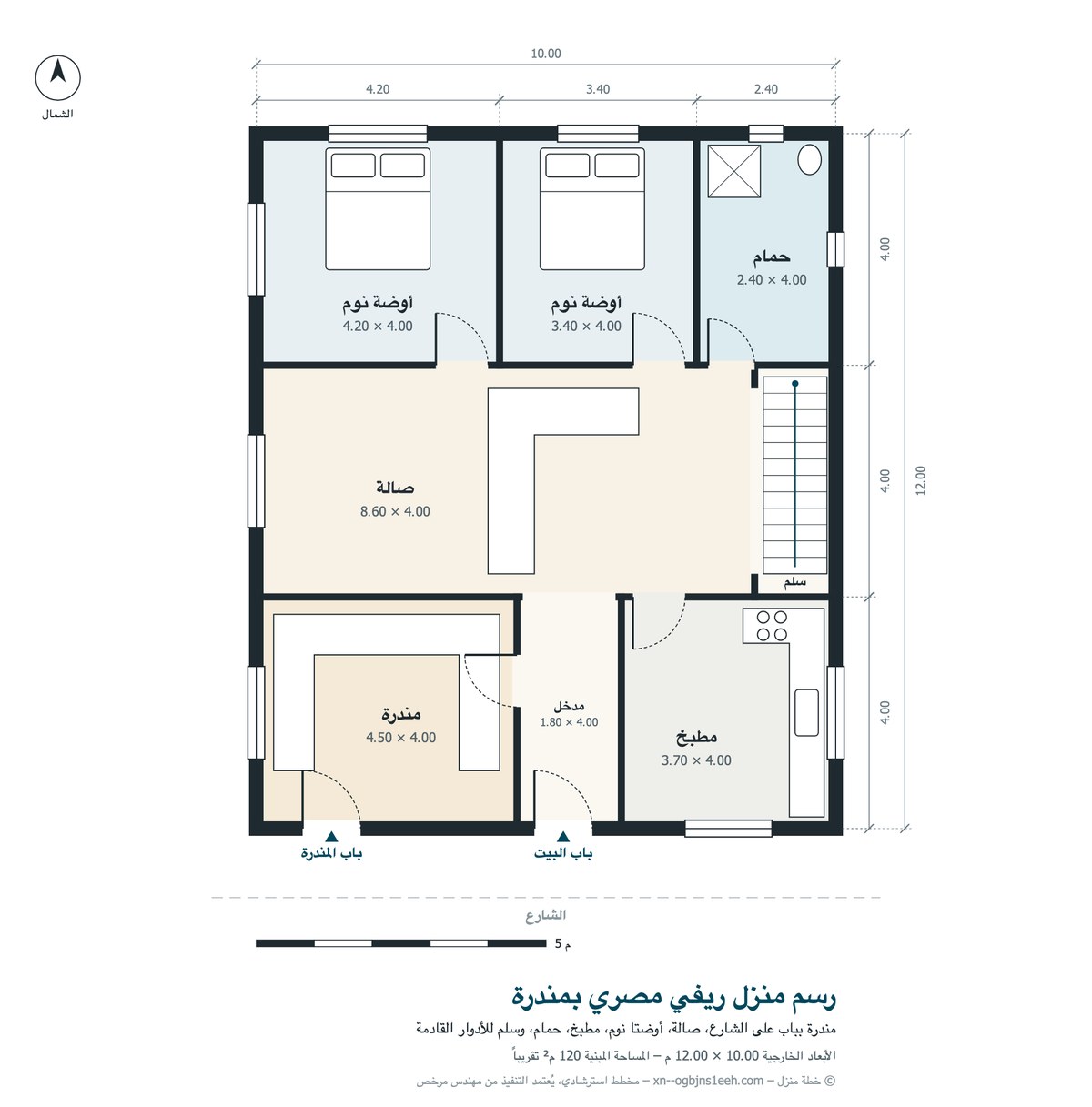

هذا رسم منزل مصري ريفي صممناه لموقع خطة منزل على 10 × 12 م (120 م²)، يحافظ على المندرة التي تميز البيت الريفي في مصر، ويترك السلم جاهزاً لبناء أدوار للأبناء فوقه. يمكنك تحميله PDF مجاناً.
جدول الغرف والأبعاد
| الفراغ | الأبعاد (م) | المساحة |
|---|---|---|
| مندرة | 4.50 × 4.00 | 18.0 م² |
| مدخل | 1.80 × 4.00 | 7.2 م² |
| مطبخ | 3.70 × 4.00 | 14.8 م² |
| صالة | 8.60 × 4.00 | 34.4 م² |
| أوضة نوم | 4.20 × 4.00 | 16.8 م² |
| أوضة نوم | 3.40 × 4.00 | 13.6 م² |
| حمام | 2.40 × 4.00 | 9.6 م² |
الأبعاد من محور الجدران، وهي تقريبية.
المندرة: استقبال الضيوف بباب مستقل
المندرة (4.50 × 4 م) في مقدمة البيت ولها باب على الشارع، فيدخلها الضيوف والجيران مباشرة. ولها باب داخلي على مدخل البيت، يُقدَّم منه الشاي والطعام دون أن يدخل الضيف إلى الصالة.
بقية البيت
- باب البيت منفصل عن باب المندرة، ويفتح على مدخل يؤدي إلى الصالة (8.60 × 4 م)، وهي مكان تجمع العائلة.
- المطبخ على الواجهة بجانب المدخل، بنافذة على الشارع.
- أوضتا نوم في الخلف، وحمام واسع.
السلم وبناء الأدوار
في الريف المصري يُبنى البيت دوراً بعد دور: دور لكل ابن عند زواجه. لذلك وُضع السلم من البداية في جانب الصالة، يصعد إلى السطح الآن وإلى الأدوار القادمة لاحقاً، دون المرور بغرف الدور الأرضي. المهم أن تُصمم الأساسات والأعمدة من البداية لتحمل الأدوار المستقبلية.
هذا الرسم استرشادي. قبل البناء يجب الحصول على الترخيص واعتماد الرسومات من مهندس نقابي.

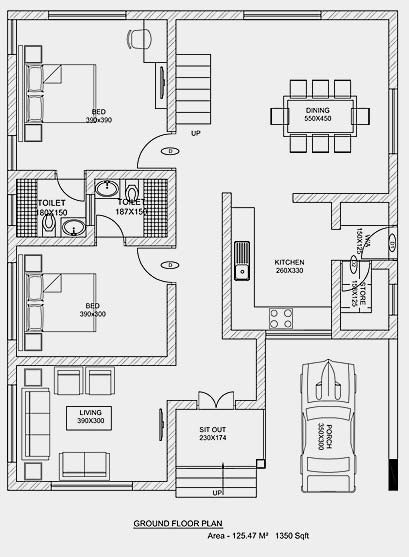

رسم آخر لبيت 125 م²
الرسم التالي كان منشوراً سابقاً في هذه الصفحة: بيت 125.47 م² بغرفتي نوم وحمامين ومعيشة وغرفة طعام كبيرة ومطبخ مع مخزن وجلسة خارجية وموقف سيارة.
