خرائط فيلات صغيرة
هذه خريطة فيلا صغيرة من دورين صممناها لموقع خطة منزل: 11 × 13 م لكل دور، أي حوالي 286 م² مبنية، على أرض من 300 إلى 400 م². تجمع ما يطلبه أصحاب الفلل في الخليج: مجلس ومقلط للضيوف، وغرفة خادمة، وجناح رئيسي في الدور الأول. يمكنك تحميلها PDF مجاناً.
جدول الغرف والأبعاد
| الفراغ | الأبعاد (م) | المساحة |
|---|---|---|
| الدور الأرضي | ||
| مجلس | 5.00 × 4.50 | 22.5 م² |
| مدخل | 1.60 × 4.50 | 7.2 م² |
| مغاسل | 1.80 × 2.10 | 3.8 م² |
| حمام ضيوف | 1.80 × 2.40 | 4.3 م² |
| مقلط | 2.60 × 4.50 | 11.7 م² |
| حمام | 2.20 × 1.70 | 3.7 م² |
| صالة | 6.20 × 4.30 | 26.7 م² |
| مطبخ | 2.60 × 4.30 | 11.2 م² |
| غرفة ضيوف | 4.40 × 4.20 | 18.5 م² |
| غرفة طعام | 4.00 × 4.20 | 16.8 م² |
| الدور الأول | ||
| حمام | 2.20 × 1.70 | 3.7 م² |
| صالة علوية | 6.20 × 4.30 | 26.7 م² |
| غرفة نوم | 2.60 × 4.30 | 11.2 م² |
| غرفة نوم رئيسية | 5.00 × 4.50 | 22.5 م² |
| ملابس | 1.80 × 1.90 | 3.4 م² |
| حمام | 1.80 × 2.60 | 4.7 م² |
| غرفة نوم | 4.20 × 4.50 | 18.9 م² |
| غرفة نوم | 4.40 × 4.20 | 18.5 م² |
| حمام | 2.00 × 2.20 | 4.4 م² |
| أوفيس | 2.00 × 2.00 | 4.0 م² |
| تراس | 4.60 × 4.20 | 19.3 م² |
الأبعاد من محور الجدران، وهي تقريبية.
الدور الأرضي
- جناح الضيافة على الشارع: المجلس (5 × 4.50 م) على يسار المدخل، وعلى يمينه المغاسل وحمام الضيوف ثم المقلط، ويتصل المقلط بالمطبخ مباشرة لتقديم الطعام.
- الصالة في الوسط، ومنها الدرج وغرفة الطعام العائلية المفتوحة عليها.
- غرفة ضيوف في الأرضي لكبار السن، وغرفة خادمة مع غرفة غسيل خلف المطبخ.
الدور الأول
- غرفة نوم رئيسية (5 × 4.50 م) بغرفة ملابس وحمام خاص، على الواجهة.
- ثلاث غرف نوم أخرى، إحداها بحمام خاص.
- صالة علوية للعائلة، وأوفيس لإعداد المشروبات، وتراس فوق الجزء الخلفي من الفيلا.
لماذا دوران على أرض صغيرة؟
على أرض 300 إلى 400 م²، لا يتسع الدور الواحد لمجلس ومقلط وخمس غرف نوم مع الارتدادات. الدوران يفصلان بوضوح بين الضيافة في الأرضي وخصوصية العائلة في الأول، ويتركان حوشاً حول الفيلا للسيارات والجلسات.
هذه الخريطة استرشادية. قبل البناء يجب اعتماد مخططات تنفيذية من مكتب هندسي مرخص وفق أنظمة البلدية.

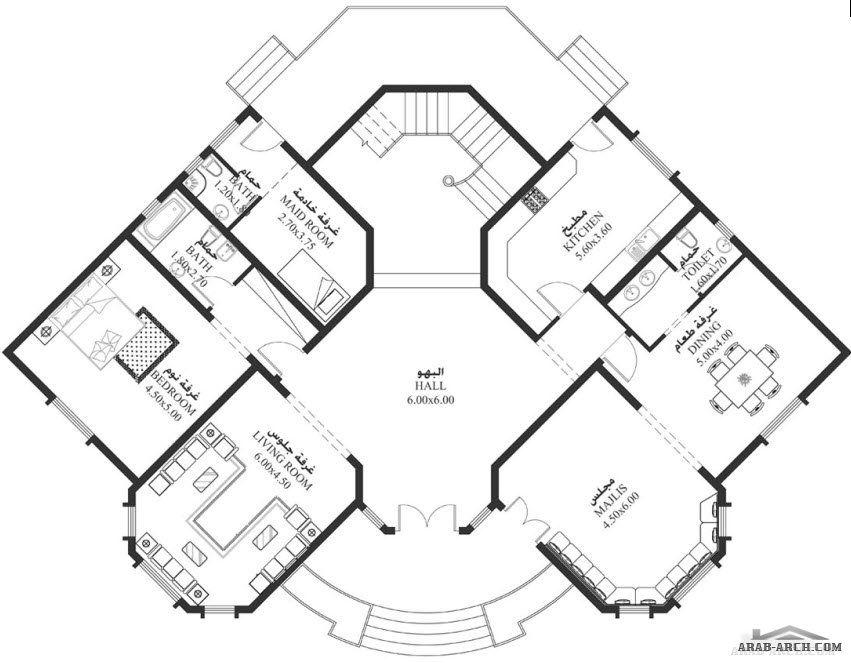

صورة الخريطة السابقة
الخريطة التالية كانت منشورة سابقاً في هذه الصفحة، ونتركها للمقارنة.
