صور مخطط منزل

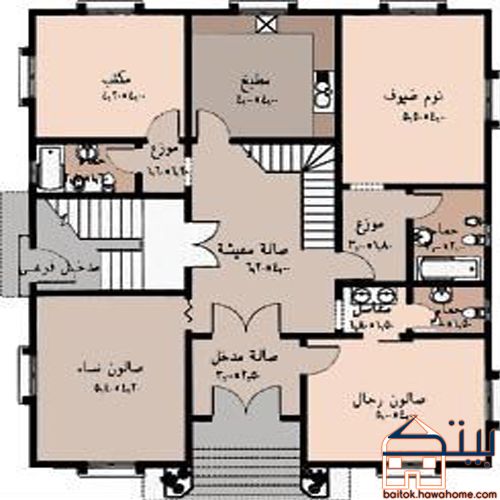

صورة مخطط منزل ملون للدور الأرضي من فيلا خليجية، تقرأ منها بسهولة توزيع الضيافة والمعيشة والخدمة.
وصف المخطط
- صالة مدخل بدرجات عريضة في منتصف الواجهة، بين صالون الرجال وصالون النساء.
- مغاسل وحمام قرب صالون الرجال، يصلها الضيوف دون دخول البيت.
- صالة معيشة في الوسط مع الدرج.
- مكتب في الزاوية الخلفية، وغرفة نوم ضيوف بحمام في الزاوية المقابلة.
- مطبخ في منتصف الواجهة الخلفية.
- مدخل فرعي جانبي بدرج خاص، للعائلة أو للخدمة.
كيف تقرأ صورة المخطط؟
- الأرقام تحت اسم الغرفة هي الأبعاد بالمتر.
- اللون الوردي للغرف، والرمادي للمطبخ والممرات.
- المستطيلات المتتالية هي الدرج، والدائرة المشطوبة في المطبخ رمز فتحة التهوية.
