خرائط منازل حديثة

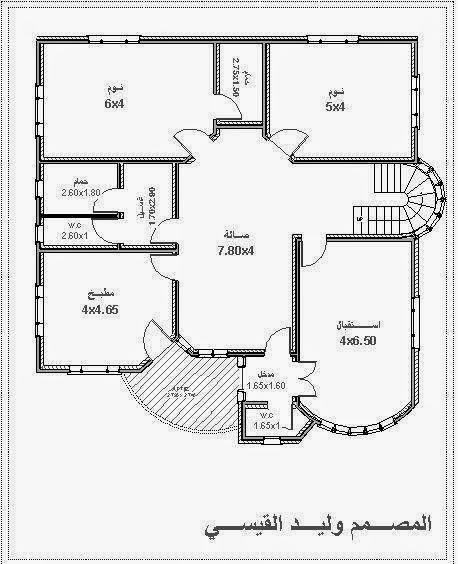

من خرائط المنازل الحديثة المرسومة بدقة: طابق بغرفتي نوم واستقبال بواجهة منحنية ودرج دائري، مع أبعاد كل فراغ مكتوبة على الخريطة.
الفراغات وأبعادها
| الفراغ | الأبعاد (م) |
|---|---|
| صالة | 7.80 × 4.00 |
| استقبال | 4.00 × 6.50 |
| غرفة نوم | 6.00 × 4.00 |
| غرفة نوم | 5.00 × 4.00 |
| مطبخ | 4.00 × 4.65 |
| حمام | 2.60 × 1.80 |
| مرحاض | 2.60 × 1.00 |
| مدخل | 1.65 × 1.60 |
| مرحاض الضيوف | 1.65 × 1.00 |
وصف الخريطة
- المدخل صغير ومستقل، بجانبه مرحاض للضيوف، ويفتح على الاستقبال والصالة.
- الاستقبال بجدار منحنٍ على الواجهة، يعطي البيت شكلاً حديثاً من الخارج.
- الصالة في الوسط، وتفتح عليها الغرفتان والمطبخ والحمامات.
- درج دائري خارج كتلة الغرف، يصعد إلى الطابق الأول.
- تراس نصف دائري أمام المطبخ.
فصل الحمام عن المرحاض فكرة عملية شائعة في العراق: يستطيع شخصان استعمالهما في الوقت نفسه.
