تخطيط بيت مسلح

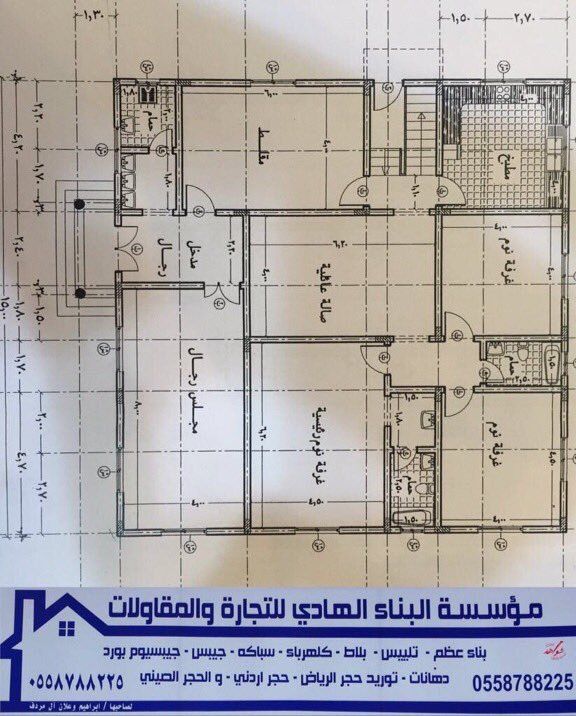

هذا تخطيط بيت مسلح (خرسانة مسلحة) لدور واحد، مرسوم مع محاور الأعمدة والأبعاد بين كل محور وآخر، وهو المخطط الذي يعمل عليه المقاول والمهندس الإنشائي عند التنفيذ.
توزيع البيت
- مدخل رجال جانبي بمظلة وأعمدة، يؤدي إلى مجلس رجال كبير مباشرة.
- مقلط في الزاوية الأمامية مع حمام ومغاسل، ملاصق لمدخل الرجال.
- صالة عائلية في الوسط، ومنها الأبواب إلى غرف النوم.
- غرفة نوم رئيسية بحمام خاص، وغرفتا نوم بينهما حمام.
- مطبخ في الزاوية الخلفية، وبجانبه درج يصعد إلى السطح أو إلى دور مستقبلي.
ما معنى المحاور والأعمدة في المخطط؟
- الخطوط الرفيعة المتقطعة التي تقطع المخطط طولاً وعرضاً هي المحاور، وعند تقاطعها توضع الأعمدة.
- الأرقام بين المحاور (مثل 4.20 و2.40 و1.80) هي المسافات التي تحدد بحور الأسقف والجسور.
- كلما كانت المسافات بين الأعمدة منتظمة ومتقاربة، كانت الجسور أصغر والتكلفة أقل.
نصيحة
إذا كنت تنوي إضافة دور ثانٍ لاحقاً، أبلغ المهندس الإنشائي قبل صب الأساسات، حتى تُصمم الأعمدة والقواعد لتحمل الدور الإضافي.
